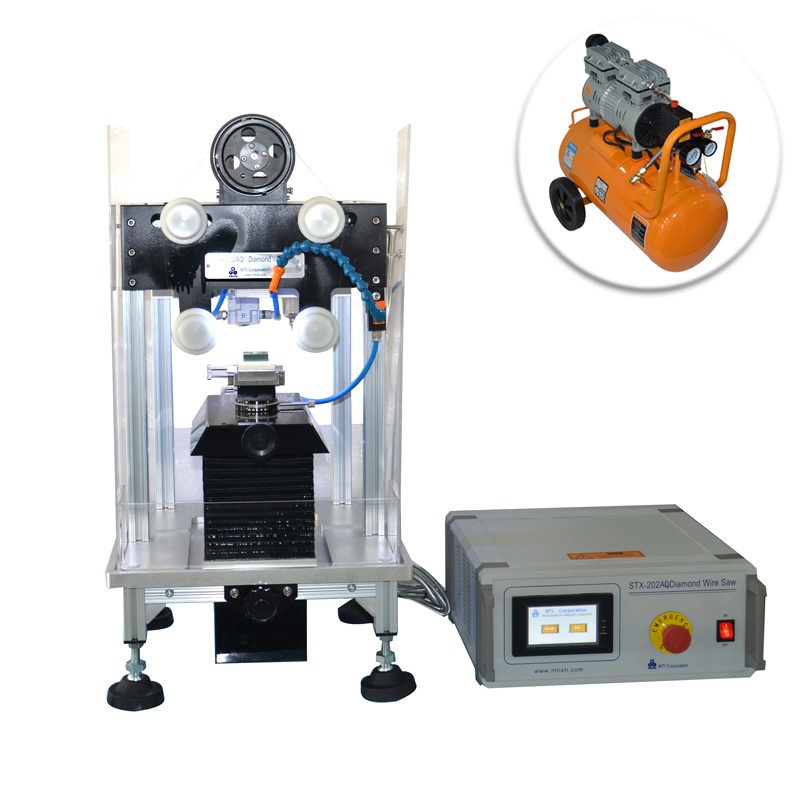

产品简介：STX-202AQ小型金刚石线切割机是专为材料研究人员而设计，用于脆性材料样品的精密切割。例如晶体、陶瓷、红外光学材料（如硒化锌、硫化锌、硅、锗等晶体）、热电材料（如碲化铋，碲化铅、硅锗合金等）、玻璃、蜂窝陶瓷（汽车尾气处理载体，薄壁，易碎）、金属、塑料、PCB、岩样、矿样、耐火材料、建筑材料、牙科材料、高分子材料、生物及仿生复合材料等。用其进行超薄精密切割时，切得的薄片厚可以达到0.08mm。STX-202AQ小型金刚石线切割机是一款连续切割型金刚石线切割机，设置好切割程序后试样连续进给，无需手动调节，切割后的样品尺寸精度高，在±10μm的范围内。STX-202AQ小型金刚石线切割机的切割线采用单根线循环往复的运动模式，可使用的线的长度长，一次上线的使用寿命长，提高了切割效率。张紧轮采用气动张紧的模式，气压的大小可根据线径的粗细进行调整，当线径过细时可有效的保护切割线不会因张紧力过大而断裂。当切割机配合电动转台使用时可进行精密切割，切割出的样品表面状态好。
STX-200系列金刚石线切割机参数对比表
型 号 | STX-201 | STX-202A | STX-202AQ | STX-203 | ||
**线速度 | 3.9m/s | 1.4m/s | 1.4m/s | 2m/s | ||
切割线总长度 | 进口环形线 （约840mm） | 20m | 20m | 45m | ||
张紧结构形式 | 弹簧张紧 | 气动张紧 | ||||
气动张紧结构形式 气压调节范围 | ------- | 0.1-0.5Mpa | ||||
Z轴行程 | ------ | ≤60mm | ≤63mm | |||
**切割尺寸 | 52mm | 50mm | 53mm | |||
切割线使用直径 | 0.42mm | ＜0.45mm | ||||
Z轴进给形式 | 重力进给 | 自动进给 | ||||
Y轴进给示形式 | 手动千分尺进给 | 自动进给 | ||||
手动角位台调节范围 | ±20° | ------- | ||||
手动角位台调节精度 | 5′ | ------- | ||||
手动转台调节范围 | 0-360° | ------- | ||||
手动转台调节精度 | 10′ | ------- | ||||
电动角位台调节范围 | ------- | ±10° | ||||
电动角位台重复定位精度 | ------- | ±8″ | ||||
电动转台调节范围 | ------- | 0-360° | ||||
电动转台重复定位精度 | ------- | ＜0.02° | ||||
**样品重量 | 4kg | |||||
Y轴行程 | ≤50mm | |||||
Y轴进给示值精度 | 0.01mm | |||||
防水结构形式 | 敞开式 | 半封闭式 | 全封闭式 | |||
结构形式 | 闸刀切割结构 | 型材框架结构 | 型材钣金结构 | |||
外形尺寸（长x宽x高） | 761x295x373mm | 414x500x750mm | 821x843x1052mm | |||
重量 | 25kg | 40kg | 50kg | |||
标准配件 | 1 | 张紧轮 | 2个 | |||
2 | 导向轮 | 2个 | ||||
3 | 十字夹具 | 1套 | ||||
4 | 金刚石线 | 3卷 | ||||
5 | 水泵 | 1个 | ||||
6 | 树脂陶瓷块 | 2块 | ||||
7 | 石蜡棒 | 4根 | ||||
可选配件 | 1、金刚石线（?0.125mm、?0.25mm、?0.35mm、?0.42mm适用于202AQ） （?0.35mm、?0.42mm适用于STX-202A、STX-203） 2、切割专用油 3、地质薄片切割夹具? 4、MTI系列加热平台 5、便携式显微镜（3R无线数字显微镜） 6、静音无油空气压缩机 7.DX-100单晶定向仪 | |||||
