安装条件

本设备要求在海拔1000m以下，温度25℃±15℃，湿度55%Rh±10%Rh下使用。

1、水：设备配有自循环冷却水机（加注纯净水或者去离子水）

2、电：AC380V 50Hz（63A空气开关），必须有良好接地

3、气：设备腔室内需充注氩气（纯度99.99%以上），需自备氩气气瓶（自带?6mm双卡套接头）

4、工作台：（落地式）尺寸900mm×600mm×700mm，承重200kg以上

5、通风装置：需要

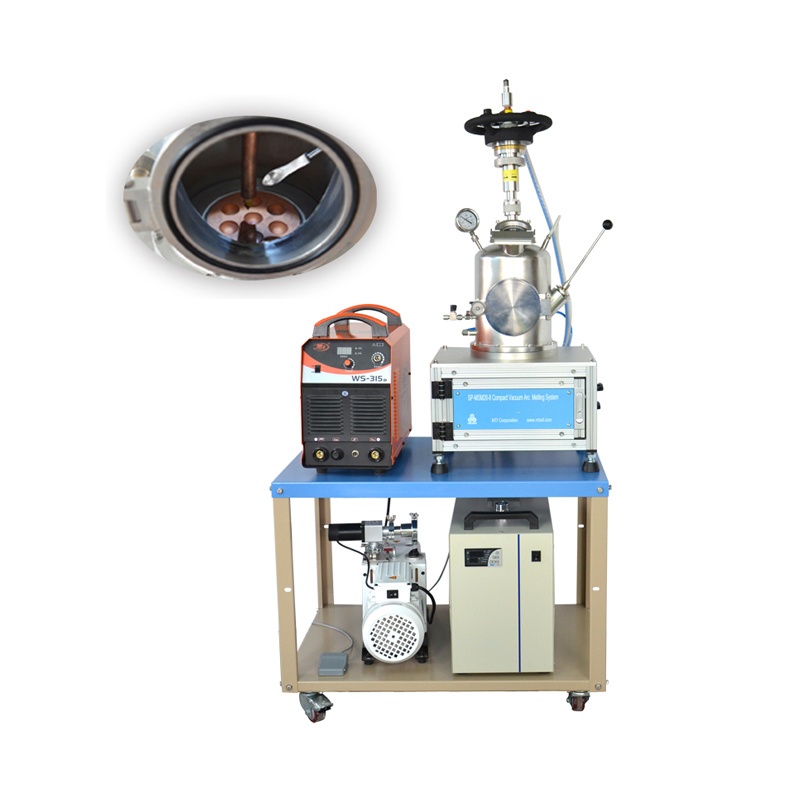

主要特点

1、设有?120mm的炉门，方便取放样品。

2、设有前后观察视窗，方便观测起弧熔化状态。

3、真空室、铜坩埚、起弧电极都采用水冷冷却方式。

4、上下移动采用方向盘式设计，操作摇杆转动灵活。

5、为了保证在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，熔炼炉中采用了机械手翻转机构。

6、坩埚尺寸小且数量多，可以方便制作多个样品，又可避免样品间的相互污染。

7、操作简单，安全方便，设计小巧，占地面积极少。

　 　 腔门　 　　　 前观察窗　 　　 后观察窗　 翻转机械手 熔化电极　 电极控制

（放照明手电） （引弧和调流）

技术参数

1、电源：AC380V 50Hz（可自选）

2、整机功率：7.5KW（可自选）

3、真空腔：?200mm×300mm

4、坩埚：7个，?25mm（可以根据客户的要求定制特殊尺寸）

　 标配的7个坩埚　 　 　　 定制的非标尺寸坩埚

5、真空度：配用本司分子泵可到1E-5mbar，旋片泵可达1E-3mbar（也可自行配置扩散泵，以获得较好的真空）

6、非自耗式起弧电极：钨针（W）

7、适用范围：可用于熔炼熔点低于钨金属的金属材料

8、熔炼温度：**可达3000°C，几乎可熔化所有金属

4.5g金属钨熔样 10g金属钨熔样

9、**熔炼量在70毫米单腔坩埚约100 g(铁)（需选配改制）

产品规格

尺寸：470mm×315mm×880mm（不计电源）；重量：50kg

可选功能

1、金属熔炼封管炉（MSM25-4）

2、微型金属熔炼吸铸炉（MSM20-8）

标准配件

1、主机1套

2、VRD旋片机械泵及连接管路 1套

3、KJ-5000冷水机1台

2、EQ-PCG-554防腐型数字式真空显示计（测量范围为3.8×10^-5torr至1125 Torr）
