产品型号

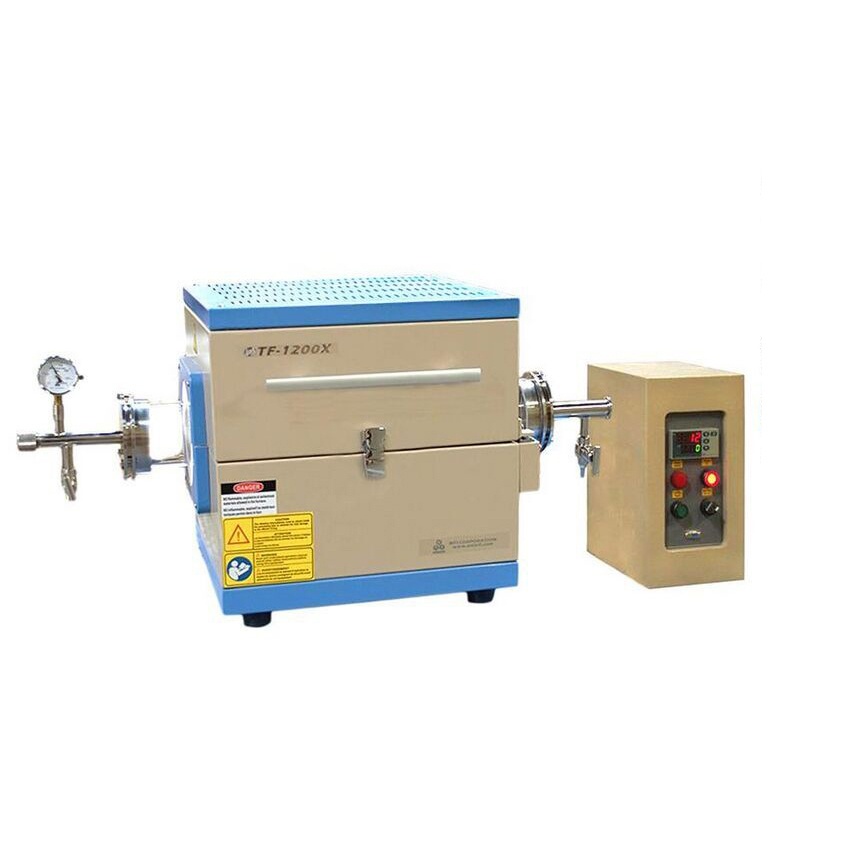

OTF-1200X-5S小型开启式管式炉

主要特点

炉体结构

双层壳体结构

表面涂有高温氧化铝涂层，可提高加热效率，保证温度均匀性，炉膛采用高纯氧化铝纤维作材料，此款管式炉也可做为立式炉使用（点击图片查看详细资料）

技术参数

1.功率：3KW

2.电压：220VAC 50/60Hz

3.**工作温度：1000℃（＜1小时），连续工作温度：900℃

4.**加热速率：20℃/min

5.加热区

加热区长度：300mm

恒温区长度：

100 mm (+/-1oC )

140 mm (+/-2oC )

6.温控系统

采用PID方式调节温度，可设置30段升降温程序

带有超温和断偶保护

可选购MTS02-B控温模块，可用电脑设置和显示温度程序

7.欧陆仪表（可选）

可选购欧陆3504温控仪表，可与LABVIEW软件比配

8.控温精度：+/- 1°C:

9.炉管：石英管，尺寸：130mm O.D x 120mm I.D x 640mmL

配有2个氧化铝管堵，使用设备时应放在炉管两端，保证恒温区和法兰密封性

可选购石英管堵，提高炉管内的洁净度和帮助获得高真空

9.真空密封法兰

配有一对不锈钢密封法兰，采用硅胶密封圈密封

右端法兰为KF25接口，用于连接真空泵

左端法兰上安装有机械压力表，接口为1/4英寸卡套接头，用于连接气瓶

真空度：10-2torr (采用机械泵)

可选：5英寸的水冷铰链法兰，并带有支撑架

水冷法兰通入冷却水后，设备**温度可以达到1100℃（＜1小时）

10.真空压力表

安装有一机械压力表，测量范围为-0.1～0.15MPa

可选购数显防腐真空计当气压在10mbar以上时，不需因测量气体种类不同而进行系数转换，测量范围为3.8x10-5 -1125 Torr

11.铠装热电偶（可选）

可选购铠装K型热电偶，通过法兰的铠装孔伸入到炉管内部，测量样品的实际温度

可选购一个法兰支撑架，防止炉管转动

12.尺寸:

炉盖打开关闭时: 430mm(L) × 480mm(W) × 480mm(H)

炉盖打开时 : 660mm(L) × 480mm(W) × 720mm(H)

·

13.净重:48 Kg

质保

一年保修，终身维护

质量认证

CE认证

所有电器元件（>24V）都通过UL?/?MET?/?CSA认证

若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证

应用注意事项

炉管内气压不可高于0.02MPa

由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa，使用时会更加精确安全

当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态

进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击

石英管的长时间使用温度＜1100℃

对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）
