产品型号

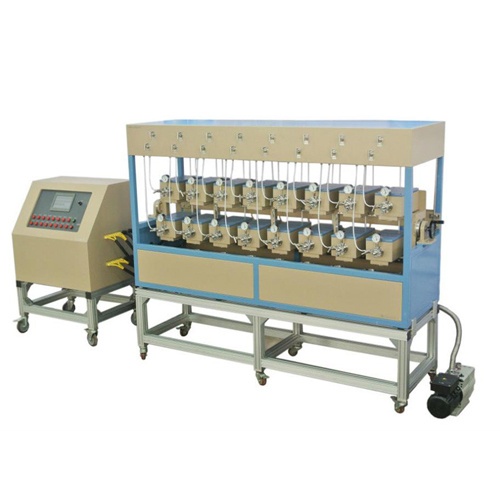

GSL-1100X-MGI-16 1100℃ 16通道管式炉（高通量退火&淬火）炉

主要特点

管式炉共有16个通道，其炉管尺寸25 OD x 20 ID x 200 L mm

每个加热模块都有独立的温控系统控制，**温度可加热到1100℃

KF25的快接法兰安装在每根石英管上，可使样品在真空或气氛保护环境下进行热处理

加热模块有两种工作位置，水平位置用于样品烧结，垂直位置用于样品淬火。炉体可以由水平位置旋转到垂直位置，可以用于金属样品浇注等实验

技术参数

1.工作温度：连续工作温度1000℃，**工作温度：1100℃(< 1小时)

2.恒温区长度：30mm(温度均匀性+/- 1℃)60mm(温度均匀性+/- 5℃)

3.**升温速率：10 ℃/ min

4.控温精度：+/- 1℃，K型热偶（共16根）伸入到每根炉管内部，以达到准确的温度测量和控制

5.炉管：16根，尺寸：25 OD x 20 ID x 200 L mm

6.**可放入样品量：每个通道**可放入样品量100g

7.**功率13KW，电压：208 - 240V单相， 50/60Hz

8.温控系统：16通道有独立的温控系统，所有温度设置都集中在6英寸触摸屏上操作；

采用PID方式调节温度，可设置30段升降温程序带有超温和断偶程序保护

9.真空法兰：KF25快接法兰，上面安装有机械压力表

10.产品尺寸：2350mm L x 690mm W x 1860mm H，900mm L x 660mm W x 1340mm H

11.淬火功能加热模块有两种工作位置，水平位置用于样品烧结，垂直位置用于样品淬火

真空泵（可选）

可在本公司选购各种真空泵

质量认证

CE认证

所有电器元件（输入电压>24V）都通过了UL/MET/CSA认证

质保

一年质保期，终生维护（不包含炉管、加热元件和密封圈）

注意事项

炉管内气压不可高于0.02MPa

由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa，使用时会更加精确安全

当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态

进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击

石英管的长时间使用温度＜1100℃

对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）
